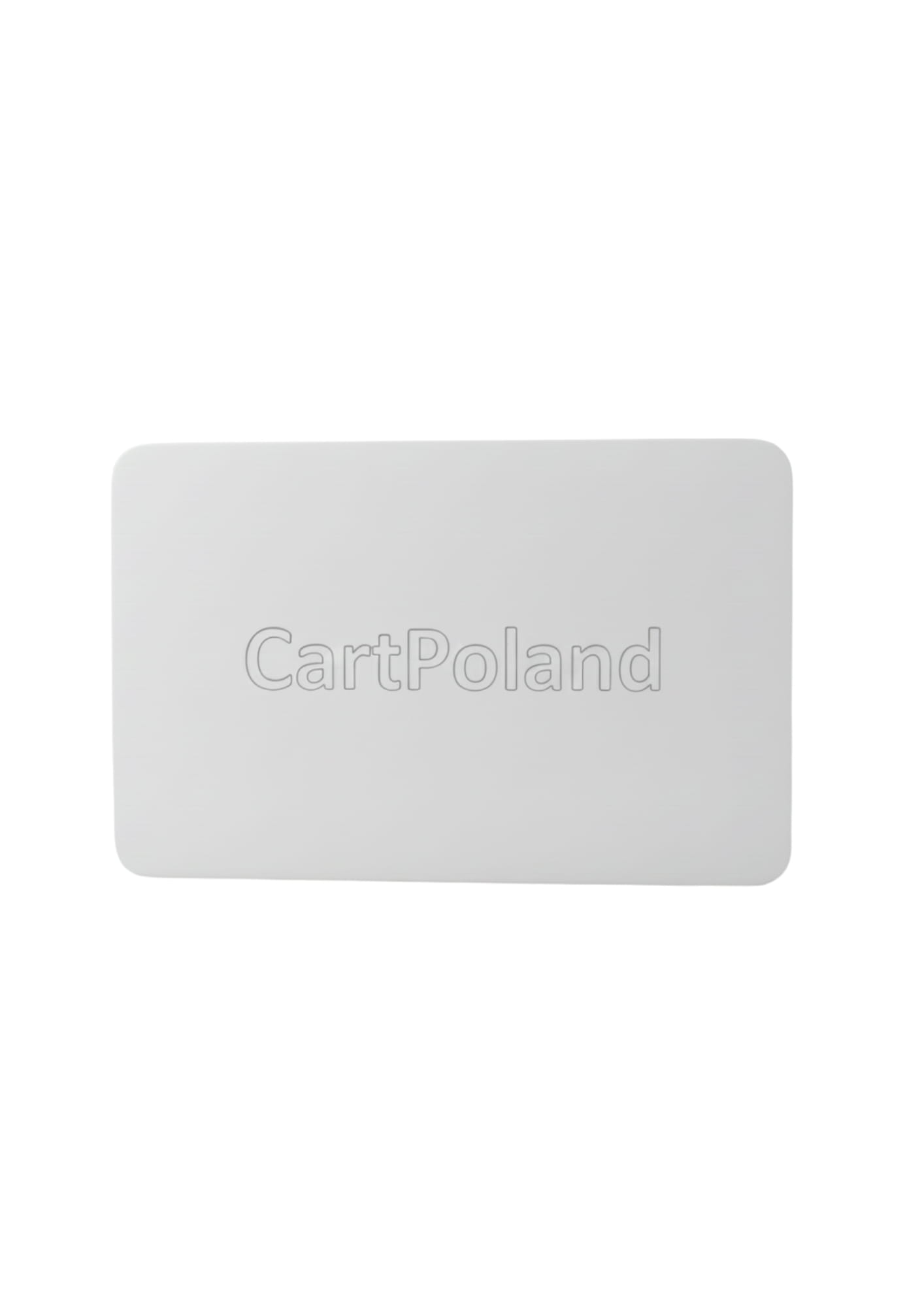

Karta plastikowa FM11RF08

Układ scalony FM11RF08 to zaawansowany procesor dedykowany do bezstykowych kart inteligentnych, zaprojektowany zgodnie z rygorystycznym standardem ISO/IEC 14443-A. Urządzenie łączy w sobie funkcjonalność pamięci nieulotnej z logiką sprzętową, co pozwala na bezpieczne i efektywne przetwarzanie transakcji w systemach biletowych, płatniczych oraz kontroli dostępu.

Architektura Pamięci i Zarządzanie Danymi

Kluczowym elementem układu jest pamięć EEPROM o pojemności 1 kbit (1024 x 8 bit). Jej struktura została zaprojektowana w sposób umożliwiający współdzielenie jednej karty przez wielu niezależnych dostawców usług (system multi-application):

• Całkowita przestrzeń podzielona jest na 16 odseparowanych sektorów, z których każdy zawiera 4 bloki danych po 16 bajtów każdy.

• Każdy sektor posiada własny „Sector Trailer” (czwarty blok), w którym przechowywane są dwa unikalne klucze (Key A i Key B) oraz programowalne warunki dostępu.

• Pierwszy blok pamięci (Block 0) jest zarezerwowany na dane fabryczne, w tym unikalny, 32-bitowy numer seryjny karty, i jest on zabezpieczony przed zapisem.

• Układ posiada wbudowane jednostki arytmetyczne pozwalające na operacje bezpośredniego zwiększania (inkrementacji) i zmniejszania (dekrementacji) wartości zapisanych w blokach numerycznych.

Interfejs Radiowy i Transmisja

Komunikacja odbywa się na częstotliwości 13,56 MHz, a zasilanie układu pobierane jest bezpośrednio z pola elektromagnetycznego czytnika, co eliminuje konieczność stosowania baterii.

• Maksymalny zasięg operacyjny wynosi do 100 mm, zależnie od geometrii zastosowanej anteny.

• Szybkość transmisji danych wynosi 106 Kbit/s przy zastosowaniu protokołu półdupleksowego.

• Typowy czas realizacji pełnej transakcji, obejmujący uwierzytelnienie i wymianę danych, wynosi poniżej 100 ms.

System Bezpieczeństwa i Integralność Danych

Urządzenie implementuje wielopoziomowy model ochrony, aby zagwarantować poufność i nienaruszalność danych:

•  Uwierzytelnienie trójstopniowe (3 Pass Authentication): procedura ta musi zostać pomyślnie ukończona przed uzyskaniem dostępu do jakiejkolwiek operacji odczytu lub zapisu w pamięci.

•  Szyfrowanie strumieniowe: każda sesja komunikacyjna po procesie autoryzacji jest w pełni szyfrowana, co chroni przed podsłuchem danych.

•  Mechanizmy integralności: układ stosuje 16-bitową sumę kontrolną CRC dla każdego bloku, bity parzystości dla każdego bajtu oraz monitoring kanału komunikacyjnego pod kątem poprawności protokołu.

•  System antykolizyjny: specjalny algorytm pozwala czytnikowi na identyfikację i wybór konkretnej karty, nawet jeśli w polu zasięgu znajduje się wiele urządzeń jednocześnie.

Trwałość i Niezawodność

Produkt cechuje się wysokimi parametrami eksploatacyjnymi:

• Wytrzymałość pamięci wynosi 100 000 cykli zapisu.

• Czas retencji danych (zdolność do ich przechowywania bez zasilania) wynosi minimum 10 lat.
